Electrodo de referencia Cu/CuSO4/ Celda de referencia

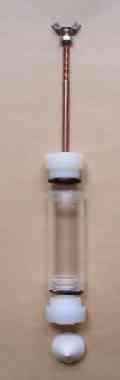

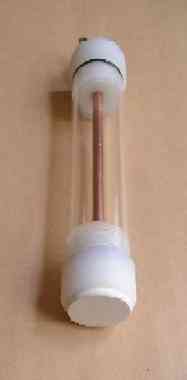

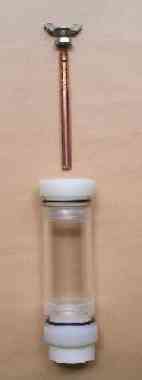

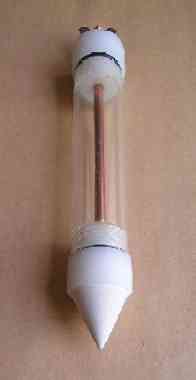

Aplicación:Mediciones de potencial en estructuras metálicas en contacto intimo con la tierra como es el caso de tuberías, tanques de deposito, columnas, etc. Descripción Física:Básicamente el electrodo ofrece un entorno estable aislado de las condiciones del medio en donde se realizan las mediciones de potencial. Para ello se aloja una solución de Sulfato de cobre en una celda de material aislante en forma de tubo, en ella se halla sumergido una varilla de cobre electrolítico con acceso exterior. El contacto con el medio exterior, la tierra, se logra con una pastilla cerámica porosa que permite el pasaje de corriente eléctrica pero no de la solución de sulfato de cobre, debido a su diseño especial de permeabilidad. Características:Receptáculo de acrílico neutro con capacidad para 48 cm³ de solución de sulfato de cobre recubierto con una capa de polímero ocre para evitar la degradación del contenido por los rayos solares. Posee una franja vertical traslúcida para visualizar el contenido. Electrodo de cobre electrolítico de pureza certificada 0.98 % y una superficie de contacto mínima de 14.4 cm². Posee rosca exterior de ¼ W y un orificio opcional de 2 mm para insertar cable. Se provee tuerca y mariposa de acero inoxidable Aisi 304. Pastilla cerámica micro porosa plana con superficie de contacto de 7,4 cm.² y cónica de 14.8 cm². Cierre hermético tipo O-ring. Solución Sulfato de cobre, Cu/CuSO4, penta hidratado de extrema pureza y un tamaño de cristales adecuado para la visualización, disuelto en solución anticongelante saturada que asegura un rango de trabajo de -10 a 60ºC. También provista en un medio tipo gel para ambientes sumamente agresivos, inestables o extremadamente secos. Error máximo con respecto a electrodo de patrón de Cu/CuSO4 +- 10 mv a 20 ºC, 11 mv a 45 ºC. (volver arriba) imágenes de electrodos de referencia

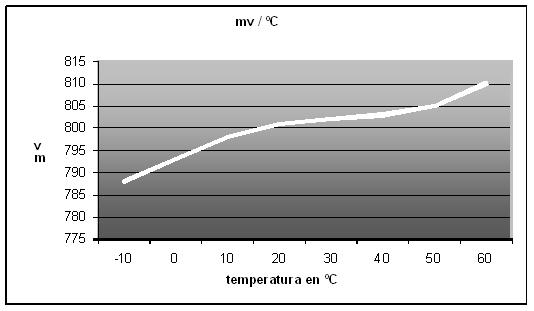

Gráficos: Curva de potencial / temperatura (volver arriba)

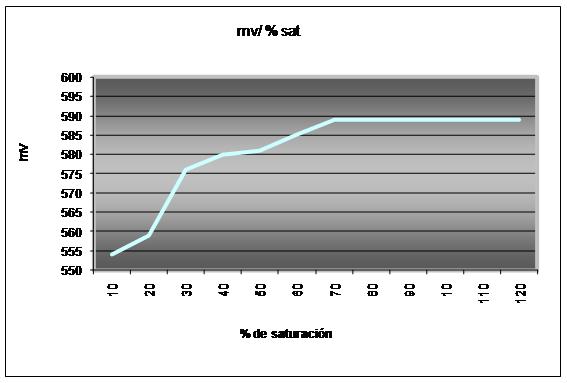

Gráficos: Curva de potencial / saturación (volver arriba)
|
||||||||
